給排水所-邱娟飛

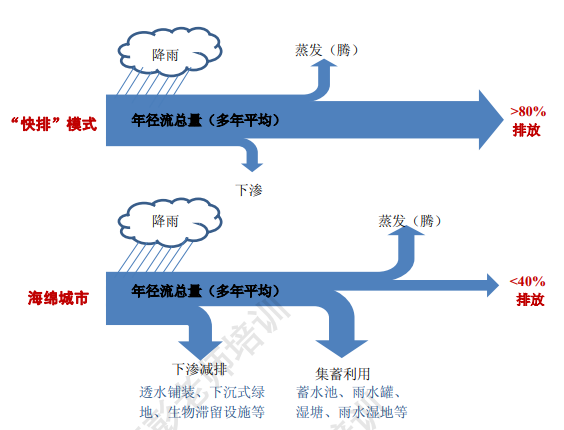

隨著城市建設的的發展，城市硬地面積飛速擴大，需要城市面臨內澇頻發、徑流污染、雨水資源大量流失、生態環境破壞等諸多問題?！昂＞d城市”能夠系統解決城市水安全、水資源、水環境問題，減少省事洪澇災害，緩解城市水資源短缺等問題。通過下雨時吸水、蓄水、滲水、凈水，需要時將蓄存的水釋放，可實現自然積存、自然滲透、自然凈化。

青浦公共衛生中心，項目匯水面積：18308㎡；地面綠地5104㎡；建筑屋面面積5974㎡。參照上海市海綿城市建設技術導則，年徑流總量控制率取75%；年徑流污染控制率取40%；透水鋪裝面積比例占硬質鋪裝總面積的50%以上。

本項目海綿城市設計主要通過綠地、透水材料、雨水回收來消減雨水徑流和徑流污染，落實《海綿城市建設技術指南-低影響開發雨水系統構建》（試行）中提出的雨水滲、滯、蓄、凈、用、排等低影響開發設施中的滲、滯方面，充分利用滲透和綠地技術，從源頭減少徑流。

《上海市海綿城市建設技術導則》中所給出的設計降雨量與上海市年徑流總量控制率標準的對應關系表可得，此項目的設計降雨量取值為22.2mm。目標調蓄容積為270m3。本案中雨水回收設計調蓄容積124m3，生物滯留設施蓄水容積（m3）為136 m3（雨水花園、綠地總容積），滿足目標調蓄容積，該設計滿足75%年徑流總量控制率要求。

海綿城市設計技術措施：

1、屋面：采用有組織排水，匯集屋面雨水；屋面徑流的雨水引入建筑周圍雨水管網設施排至雨水調蓄池進行收集回用。

2、綠地:充分利用區內綠地入滲雨水，有條件的部分設計為下凹綠地、雨水花園等。綠地標高低于路面，并采取平道牙或豁口道牙，使雨水可以順利流入綠地。

3、道路廣場:園區內道路廣場室外活動場地等坡向綠地或雨水管網設施，使雨水能夠自流進入綠地入滲，多余的部分通過雨水管網流向蓄水池進行調蓄。人行道、廣場、各類停車位及室外活動場所等區域采用部分可滲透材料（透水磚、透水混凝土等），來增加雨水下滲降低徑流系數，控制降雨的峰值流量。透水鋪裝占總硬化鋪裝面積的比例不低于50%。

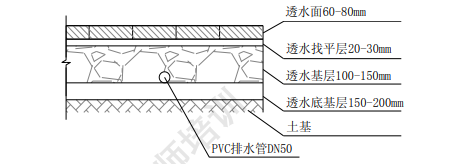

透水磚鋪裝典型構造

4、排水系統：優化區內排水系統設計，通過徑流系數分析和雨水綜合利用后核算排水系統設計。雨水口盡量采用截污掛籃等污染物去除設施，控制徑流污染。

5、雨水回用系統：在雨水管網末端建設雨水回用系統，收集規劃面積內降雨徑流，雨水經過濾凈化后回用于綠化澆灌及道路廣場沖洗等。該項目需要達到75%徑流總量控制率的雨水控制總量約為260 m3。在管網的其中一支末端設置有效容積為150m3調蓄池，有效調蓄容積為124m3，另外26m3用于凈化利用，此水池兼顧調蓄和回用功能。

雨水回用系統示意圖
